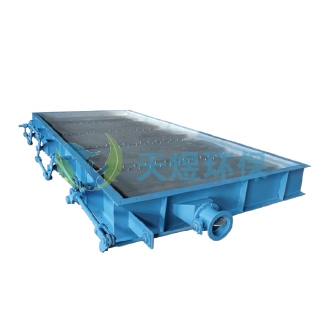

插板門由擋板門本體，驅動、鎖緊執行器組成，啟、閉由驅動、鎖緊執行器完成，本體采用偏心輪原理密封，工作時偏心輪壓緊門板，使門四周密封填料緊貼門板完成遮斷流體，保證擋板門的內漏率為0%，同時對啟閉軸和鎖緊軸密封涵內通高于系統管道壓力500Pa的密封空氣，有效的防止了冷、熱空氣的外泄漏。擋板門保證嚴密不漏，密封效率高。

插板門部分采用不銹鋼材質，厚度位14mm，耐磨，耐壓；電動擋板門采用齒輪齒板驅動方式，主動軸上安裝雙驅動鏈輪，驅動閘板兩側齒板導軌，閘板動作靈活可靠；電動擋板門的閘板在兩排運動托輥上運動，采用滾動摩擦運動方式，減小了閘板門運動阻力。電動擋板門采用全封閉設計，安全環保，無粉煤灰滲出，端部采用外法蘭連接，法蘭連接處采用密封條密封，電動擋板門便于檢修及更換閘板。l閘板下部殼體采用斜板設計，方便擠出的物料滑入主落料管，不易在閘板兩側堆積物料。擋板門可安裝在火力發電廠的省煤器、空氣預熱器、干式除塵器、煙道等灰斗下部，也可與電動給料機配套使用，工作溫度允許達200℃。擋板門操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。

插板門在組焊完成之后將對殼體和插板進行熱處理，以消除內在應力，保證設備在熱態運行時不會出現變形卡澀現象。電動擋板門主要由框架、絲桿螺母、手輪、閘板組成，手輪轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的。當擋板門關閉后，可有效地阻斷熱風通過。
